概述

　　通信电源系统由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。通信电源系统是通信系统的心脏，稳定可靠的通信电源供电系统，是保证通信系统安全、可靠运行的关键，一旦通信电源系统故障引起对通信设备的供电中断，通信设备就无法运行，就会造成通信电路中断、通信系统瘫痪，从而造成极大的经济和社会效益损失。因此，通信电源系统在通信系统中占据十分重要的位置。

　　特点

　　1、采用国际标准的 19"机柜，模块化设计，各单元拆装方便，易于扩容；

　　2、采用 DSP 技术、为满足 3G  网络需求而设计的高可靠、高功率密度、高性能全数字化通信电源系统；

　　3、采用无损伤热插拔技术，即插即用，更换时间小于 1min  ；

　　4、采用有源功率因数补偿技术，功率因数值达 0.99；

　　5、采用全面软开关技术，效率高达 91％以上；

　　6、监控单元采用大屏幕点阵式液晶显示器，全汉化对话式操作，可实时监测交直流配电、电池系统及整流模块的各种参数及状态；

　　7、完善的电池管理。有负载下电和电池低电压保护(LLVD+BLVD）功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能；

　　8、网络化设计，提供多种通信接口（如：RS232、RS485/422、Modem、干接点），组网灵活，可实现远程监控,无人值守；

　　9、先进的防雷措施，根据各种雷电的特点，对整个系统实现多级防雷，各种防雷在性能上互相补充，组成一个完备的防雷系统，能有效地防止各种能量级的直接雷和感应雷的侵入；

　　10、历史告警记录可达 100 条；电池测试数据记录可达 10  组；

　　11、智能化电池管理，有效提高蓄电池组性能及使用寿命；

　　12、完备的故障保护、故障告警功能；

　　工作原理

　　接入三相五线制交流电，经过主从供电切换单元，交流配电盘将交流电分配给外配用电器和整流模块，整流模块采用高频 PWM  技术将单相交流电变换为隔离的直流电。该直流电经直流配电单元分配给两组蓄电池组充电用和供负载用。控制单元控制整个系统，实现故障告警、显示、键盘操作、电池管理、远程通信等功能。

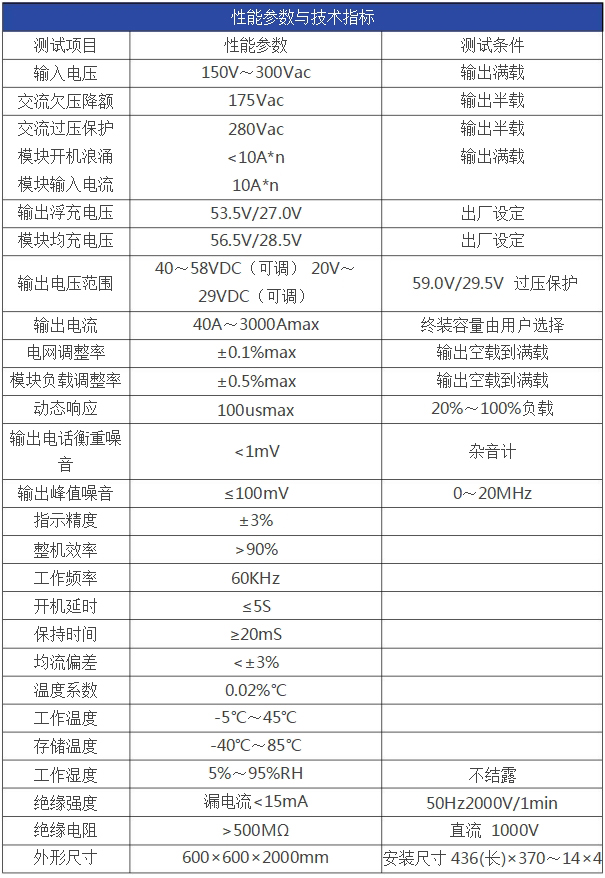

　　系统技术参数

　　使用条件

　　1.使用场所应有防止雨雪侵袭的措施。

　　2.海拔高度不超过 2000  米。

　　3.周围空气温度：-5℃～+40℃。

　　4.在 40℃时空气湿度不超过 50%，在较低温度时允许有较高的相对湿度，在 20℃时不超过 90%。

　　5.使用场所机械振动振幅不大于 0.05mm，频率不大于 600 次/分。

　　6.安装倾斜度与铅垂线相差不大于 5°。

　　7.周围介质无爆炸危险，无导电尘埃与腐蚀性气体。
